Respuesta corta
Un minicargador es un bastidor compacto con el motor atrás, la cabina en medio y dos brazos de levante que suben a los lados de la cabina. En la punta de los brazos va el acople, donde se engancha el cucharón o cualquier implemento, y las mangueras de la hidráulica auxiliar que los mueve. No tiene dirección: cada lado de la máquina tiene su propia tracción, y para girar un lado avanza más que el otro y las llantas patinan. Las piezas que más se cambian son las llantas u orugas, la cuchilla y los dientes del cucharón, los pasadores y bujes de los brazos y los filtros.
¿Qué aditamento va con tu Bobcat?Las partes de un minicargador, de adelante hacia atrás
Pensarlo en capas ayuda a nombrar cualquier pieza: lo que trabaja adelante, lo que lo sube, dónde va el operador y lo que lo mueve.
- Implemento y acople: Cucharón u otro implemento, acople rápido, hidráulica auxiliar
- Brazos de levante: Radiales o verticales, con sus cilindros de levante y de inclinación
- Cabina: Estructura de protección, asiento, cinturón, barra de seguridad y mandos
- Motor y transmisión: Motor atrás, bombas y motores hidrostáticos, cajas de cadena, llantas u orugas
Brazos de levante: radiales o verticales

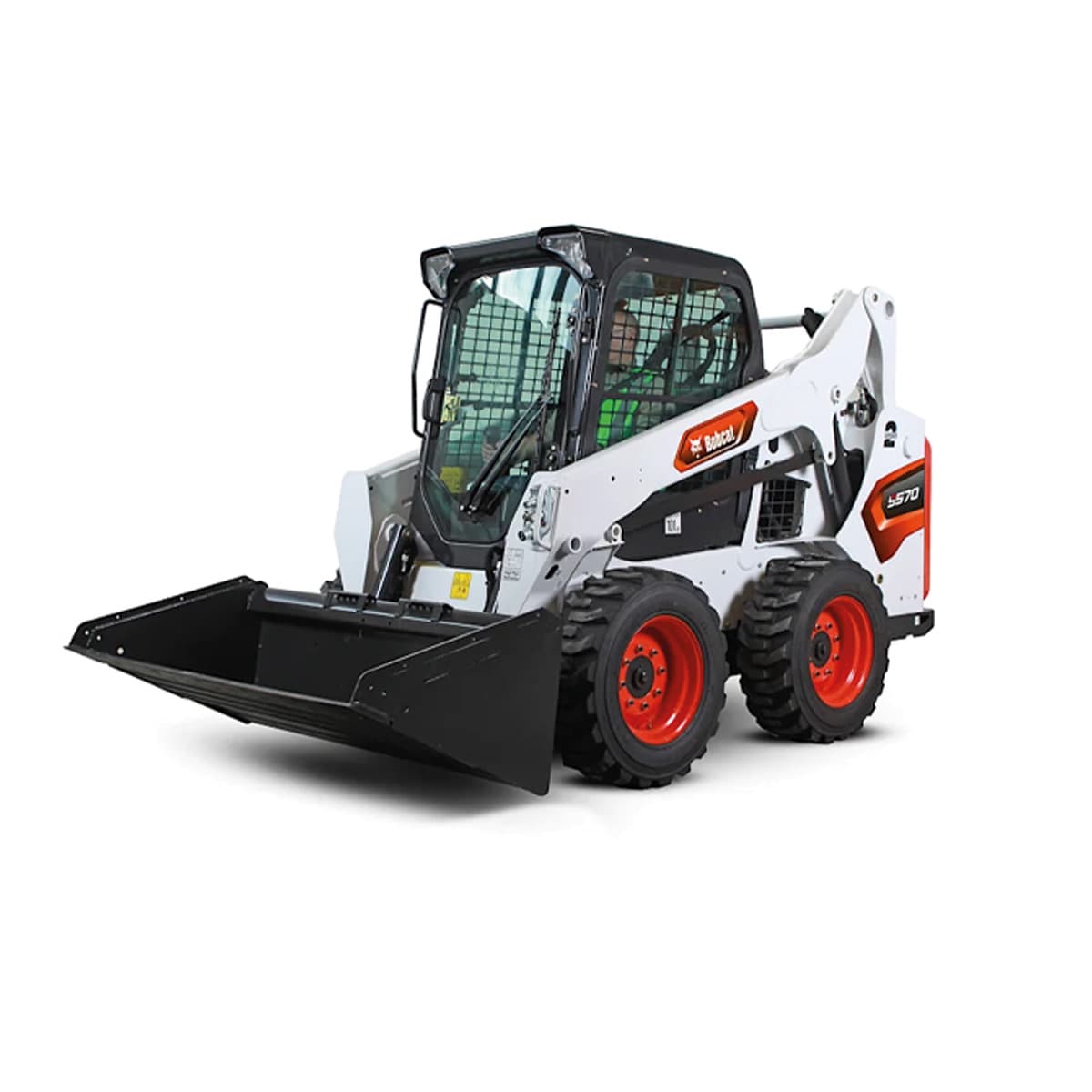

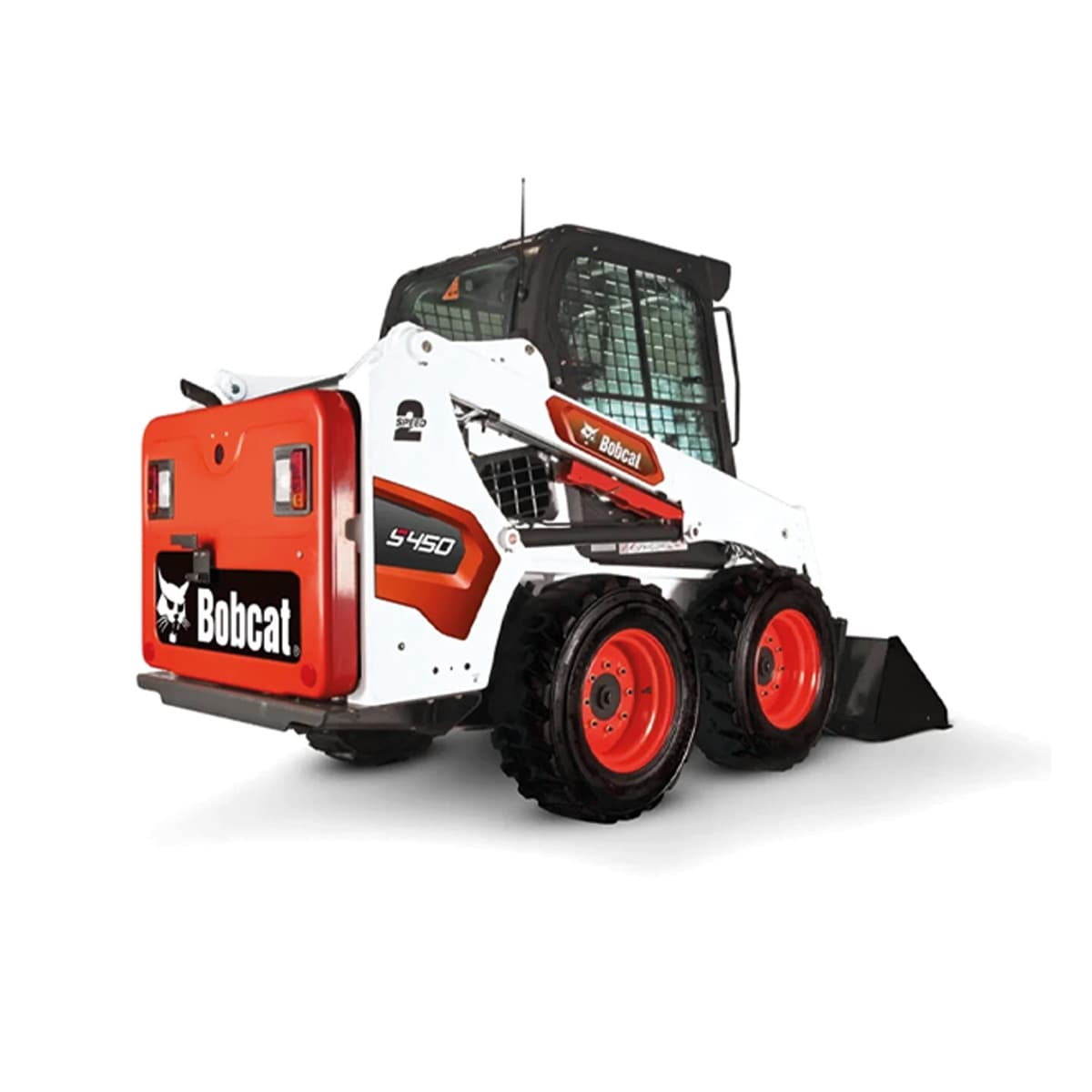

Los dos brazos suben el implemento con los cilindros de levante y lo inclinan con los cilindros de inclinación. Hay dos diseños. En el radial, los brazos suben en arco: dan más fuerza a media altura, que es donde se excava y se nivela. En el vertical, suben casi derecho y entregan su capacidad arriba del todo: cargan camión y apilan mejor. Por ejemplo, en Bobcat el S450 es radial y el S570 es vertical, según sus fichas.
Las uniones de los brazos van con pasadores y bujes que se engrasan como dice el manual, y la altura hasta el pasador de articulación del acople (2,781 mm en el S450 y 3,023 mm en el S570, según bobcat.com) es el dato que dice hasta dónde llega.
El acople y la hidráulica auxiliar
El acople rápido, en la punta de los brazos, es lo que vuelve al minicargador una máquina de muchos trabajos: engancha el cucharón, las horquillas, la barredora, el ahoyador o el martillo sin herramientas. En Bobcat se llama Bob-Tach, y en el Komatsu SK820-5E0 es un acople rápido universal, según sus fichas.
Los implementos que tienen motor o cilindros propios toman aceite de la hidráulica auxiliar: las mangueras y los acoples rápidos de aceite al frente de los brazos. Cuánto aceite dan se mide en caudal: el Bobcat S570 da 64.7 L/min de flujo estándar y 101.1 L/min con el flujo alto opcional, según su ficha. Un implemento que pide más caudal del que da la máquina trabaja lento o no trabaja.
- Acople rápido: engancha el implemento.
- Hidráulica auxiliar: el aceite que mueve los implementos con motor o cilindros.
- Flujo estándar o alto: lo que pide cada implemento.
- Cucharón: cuchilla y dientes son piezas de desgaste.
La cabina y la barra de seguridad
La cabina es una estructura de protección contra vuelco y caída de objetos. Adentro van el asiento, el cinturón, los mandos y la barra de seguridad, que baja frente al operador. En los minicargadores, los brazos y el implemento pasan muy cerca del operador: por eso se opera siempre sentado, con el cinturón puesto y la barra abajo, y nunca se sale de la cabina con los brazos arriba.
La barra no es solo un tope: está conectada a los mandos. En el SK820-5E0, el equipo de trabajo queda neutralizado si las barras están levantadas o el operador no está sentado, según su ficha, y el S570 trae de serie el sistema de enclavamiento BICS de Bobcat. La cabina del SK820-5E0, además, es abatible: se levanta para dejar a la vista el motor y la hidráulica en el mantenimiento.
Motor y tracción: por qué patina para girar
El motor va atrás y mueve las bombas hidráulicas. En la transmisión hidrostática, cada lado de la máquina tiene su propio circuito de traslado —Bobcat lo describe como dos transmisiones hidrostáticas independientes, una por lado—; en los minicargadores de llantas, ese motor mueve las ruedas de su lado a través de una caja de cadena. Para girar, un lado avanza más que el otro, o en sentido contrario, y la máquina gira sobre su propio eje. De ahí su nombre en inglés, skid steer: dirección por patinaje.
Por eso las llantas se gastan rápido si se gira siempre sobre pavimento o en el mismo punto. En terreno blando o con lodo se usan los cargadores compactos de orugas.
- Motor: atrás; su peso equilibra la carga.
- Bombas y motores hidrostáticos: mueven cada lado por separado.
- Cajas de cadena: llevan la fuerza a las ruedas de cada lado.
- Llantas u orugas: las piezas de desgaste del tren.
Cómo pedir el repuesto correcto
Manda el modelo completo y el número de serie de la placa, una foto de la pieza vieja y su número de parte si se lee. Para llantas, la medida que viene escrita en el costado; para cucharón e implementos, cuál llevas.
Grupo ConstruMarket cotiza repuestos genuinos Bobcat en El Salvador y Panamá, y Komatsu en Guatemala y Nicaragua para el SK820-5E0; en /repuestos puedes buscar por número de parte.
Resumen: qué elegir
| Si… | Entonces… |
|---|---|
| La pieza engancha o mueve el implemento | Acople rápido e hidráulica auxiliar |
| La pieza sube o inclina el cucharón | Brazos de levante y sus cilindros |
| La pieza protege al operador | Cabina, cinturón y barra de seguridad |
| La pieza mueve la máquina | Motores hidrostáticos, cajas de cadena, llantas u orugas |
| Vas a pedir el repuesto | Modelo + serie + foto + medida o implemento |
Cotiza sin salir de la guía
¿Lo resolvemos con un asesor?
Tema: Repuestos para minicargador
¿En qué país está tu obra?
Errores comunes
Salir de la cabina con los brazos arriba
Los brazos pueden bajar. Se bajan al suelo antes de soltar el cinturón.
Girar siempre sobre pavimento
El minicargador gira patinando: en concreto, las llantas se comen en semanas.
Conectar un implemento que pide flujo alto a una máquina de flujo estándar
Trabaja lento y calienta el aceite. Mira el caudal en la ficha de los dos.
Pedir «la cadena del minicargador» sin más
Cambia por modelo y por lado: manda modelo, serie y foto.
Llévatela a la obra
Imprime la lista para revisarla en campo, o mándale la guía a tu cuadrilla.
Agenda el servicio de tu Komatsu o Bobcat en taller
Mantenimiento de 250, 500 o 1,000 horas, una falla o una inspección. Propón el día y el taller te confirma la cita.
Preguntas frecuentes
¿Cuáles son las partes de un minicargador?
Adelante, el implemento con su acople rápido y la hidráulica auxiliar; los brazos de levante con sus cilindros; la cabina con el asiento, el cinturón, la barra de seguridad y los mandos; y atrás el motor con la transmisión hidrostática, las cajas de cadena y las llantas u orugas.
¿Por qué el minicargador no tiene volante?
Porque gira haciendo que un lado avance más que el otro: cada lado tiene su propia tracción y las llantas patinan al girar. Se maneja con palancas o joysticks.
¿Qué diferencia hay entre levante radial y vertical?
El radial sube en arco y tiene más fuerza a media altura, para excavar y nivelar. El vertical sube casi derecho y entrega su capacidad arriba, para cargar camión y apilar.
¿Para qué sirve la hidráulica auxiliar del minicargador?
Da aceite a presión a los implementos que tienen motor o cilindros propios, como la barredora, el ahoyador o el martillo. Puede ser de flujo estándar o de flujo alto.
¿Qué piezas de un minicargador se desgastan más?
Las llantas u orugas, la cuchilla y los dientes del cucharón, los pasadores y bujes de los brazos y los filtros, que se cambian por horas.
